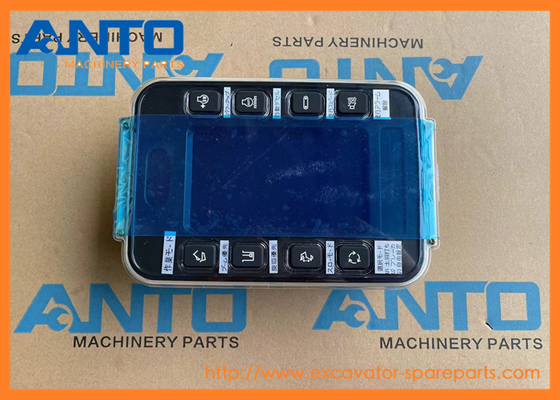

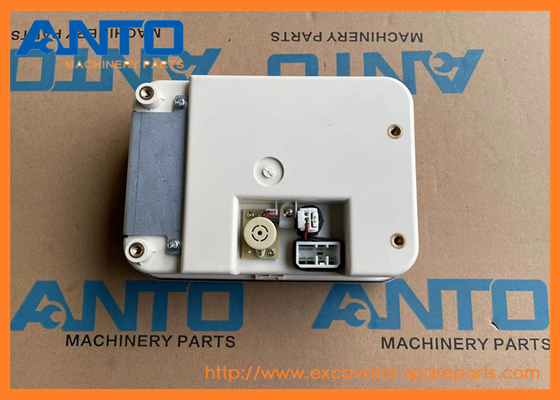

151-9385 106-0172 1519385 1060172 モニター GP 操作者 C A T 掘削機 320B E320B 330B E325B

• 151-9385 106-0172 1519385 1060172 モニター GP-オペレーター CAT ショベル 320B E320B 330B E325B に適合

• 仕様

• 適用機種

311B、312B L、315B L、317B LN、318B、320B、320B FM LL、321B、322B L、322B LN、325B、325B L、330B L、345B、345B II、345B II MH、345B L、 5B、W330B 、W345B II CAT

ホイールショベル : M325B,W330B,W345BⅡ

• ダイアグラムパーツリスト

  位置	部品番号	数量	各部の名称	コメント
  1	128-7337	[1]	ハーネス AS-CAB (アッパー)
  	102-8804	[1]	キット レセプタクル (4 ピン)
  			(レセプタクルとウェッジを含む)
  	155-2255	[1]	キット接続プラグ (12 ピン)
  			(プラグ AS、ウェッジ、インターフェース シールを含む)
  	6T-6505	[1]	ハウジング-レセプタクル（ブレード、ポジティブロック）
  2	9D-7303	[1]	グロメット
  3	162-7755Y	[2]	ランプ GP ドーム (24 ボルト)
  4	9X-2121	[2]	スクリューパンヘッド (8-18X0.5インチ)
  5	8L-8413	[7]	ストラップケーブル(白)
  6	5P-0715E		ホース(460-CM)
  7	4D-3100	[2]	グロメット
  8	128-7336	[1]	ハーネス AS-CAB (下部)
  	155-2274	[1]	キット接続プラグ (6 ピン)
  	155-2265	[1]	キット接続プラグ (8 ピン)
  			(各接続プラグキットにはプラグ AS、ウェッジ、インターフェースシールが含まれています)
  	102-8805	[1]	キットレセプタクル(6ピン)
  			(各レセプタクル AS にはレセプタクル AS とウェッジが含まれます)
  	102-8806	[2]	キット レセプタクル (8 ピン)
  	6T-8047	[2]	ハウジングレセプタクル
  9	8R-6111	[1]	同軸ケーブル
  10	031-9195	[3]	クリップ
  11	112-3543	[1]	コンバータ
  12	9X-2038	[13]	ワッシャー (7X19X2-MM THK)
  13	9X-2042M	[11]	スクリュートラスヘッド (M6X1X12-MM)
  14	228-1617	[1]	ブラケット
  15	130-2792M	[2]	ネジ (M6X1X16-MM)
  16	6V-7419	[1]	ワイパーとしてのブレード (700-MM)
  17	126-3705	[1]	アームウィンドウワイパー
  18	130-2207	[1]	カバー
  19	130-8377	[1]	カバー
  20	130-2206	[1]	カバー
  21	130-4832	[4]	ネジ (8-18X10-MM)
  22	134-7394	[1]	サポートモニター
  23	9W-0335	[1]	ライターとしての葉巻 (24 ボルト)
  24	128-2162	[1]	センサーGP-ライト(太陽)
  25	137-7186	[1]	カバーモニター
  26	8Y-5746	[1]	灰皿
  27	156-6346 E	[1]	ホース
  28	134-7395	[1]	カバーモニター
  29	5C-2890M	[4]	ナット(M6X1-THD)
  30	9W-1494	[1]	キットサービスメーター (24 ボルト)
  31	110-7817	[1]	ルーバーAS
  32	127-9838	[1]	GP ワッシャーとコントロールを制御します。ワイパー
  33	4B-4276	[4]	ワッシャー (7X16X1.6-MM THK)
  34	130-8361	[1]	ブラケット
  35	147-7982 暦年	[1]	モーターGP-ウィンドウワイパー（アッパー）
  36	9X-8256	[3]	ワッシャー (6.6X12X2-MM THK)
  37	7X-2535M	[1]	ボルト (M6X1X60-MM)
  38	8G-1151	[2]	コネクターホース
  39	101-0742Y	[1]	ワイパーピボットGP
  40	130-2794	[1]	グロメット
  41	5C-9553M	[4]	ボルト (M6X1X16-MM)
  42	151-9385	[1]	モニターGPオペレーター
  		[1]	キットバックアップアラーム
  	171-2655	[1]	カバー
  43	6D-6146	[2]	スクリューマシン (10-32X1.25-インチ)
  44	4V-4164	[4]	ブッシング端子
  45	9F-8125	[6]	ロックワッシャー
  46	4B-2048	[4]	ナット(10-32-THD)
  47	130-2793	[2]	グロメット
  48	8T-4122	[8]	ワッシャーハード (17X32X3.5-MM 厚さ)
  49	7X-2553M	[4]	ボルト (M16X2X40-MM)
  50	2D-9535	[2]	グロメット
  51	130-2211	[2]	照明としてのハーネス (投光器)
  			(それぞれに含まれます)
  	9W-1795	[1]	ブート
  52	133-6015	[1]	ブラケット(右)
  53	133-6014	[1]	ブラケット(左)
  54	126-7487Y	[2]	ランプ GP フラッド (24 ボルト)
  55	6T-7695	[2]	ラジオとしてのスピーカー
  56	8T-4180M	[8]	スクリューマシン (M5X0.8X20-MM)
  57	8T-4190M	[4]	ボルト (M16X2X25-MM)
  58	8E-1118	[1]	アンテナとして
  	C		従来タイプからの変更
  	E		センチメートル単位で注文
  	M		メートル法部
  	R		再生部品が入手可能な場合があります
  	Y		別のイラスト



• CA Tマシンに適合するその他のモニター

• その他の部品も供給可能です。

1 油圧部品: 油圧ポンプ、メインバルブ、油圧シリンダー、ファイナルドライブ、走行モーター、旋回機械、旋回モーターなど。

2 エンジン部品: エンジン ASSY、ピストン、ピストン リング、シリンダー ブロック、シリンダー ヘッド、クランク シャフト、ターボチャージャー、燃料噴射ポンプ、スターター モーター、オルタネーターなど。

3 足回り部品: トラックローラー、キャリアローラー、トラックリンク、トラックシュー、スプロケット、アイドラー、アイドラークッションなど。

4 キャブ部品: 運転室、ワイヤーハーネス、モニター、コントローラー、シート、ドアなど。

5 冷却部品：ラジエーター、エアコン、コンプレッサー、アフタークーラーなど。

6 その他の部品: サービスキット、スイングサークル、エンジンフード、スイングジョイント、燃料タンク、フィルター、ブーム、アーム、バケットなど。

• 梱包と配送

梱包詳細:

1. 注文に応じて、スペアパーツを油紙で 1 つずつ梱包します。

2. 小さな段ボール箱に 1 つずつ入れます。

3. 梱包された小さなダンボール箱を 1 つずつ大きなダンボール箱に入れます。

4. 特に海上輸送の場合は、必要に応じて、大きなダンボール箱を木箱に入れてください。

5.商品は内部に油紙とビニール袋で梱包されています

6.木製パッケージを使用。

7. パッケージのカスタムメイドの需要をサポートします

港: 黄浦

リードタイム：支払いを受け取ってから2日以内。

配送: 速達配送 (FedEx/DHL/TNT/UPS)、航空貨物、トラック、海路。

• 保証

1.保証期間：到着日より3ヶ月間となります。6 か月の長期保証は、より高い価格レベルで提供される可能性があります。

2. 保証の種類: 品質に問題がある部品の交換。

3. 以下の場合は保証対象外となります。

* 顧客が注文に関して間違った情報を提供した

* 不可抗力

* 誤ったインストールと操作

※在庫・メンテナンスミスによる錆び
