商品の詳細:
お支払配送条件:
|

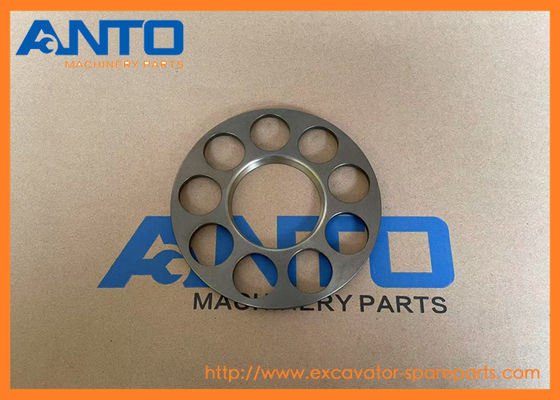

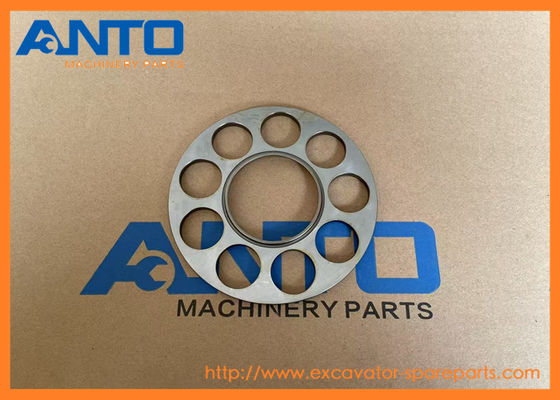

| カテゴリー: | ハインダイ 掘削機 スイングモーター | 部品名: | 版セット |
|---|---|---|---|
| 部品数: | XKAY-00534 XKAY00534 | モデル: | R170W7 R170W7A R200W7 R200W7A |
| リードタイム: | すぐに出荷する | 保証: | 6/12ヶ月 |
| ハイライト: | XKAY-00534 油圧ショベル スイングモーター,R170W7A 油圧ショベル スイングモーター,R170W7 エグババター スイングモーター |
||
| スペアパーツ名 | プレートセット |
| 機器モデル | R170W7 R170W7A R200W7 R200W7A |
| パーツカテゴリ | HYUNDAI 油圧ショベル スイングモーター |
| スペアパーツの状態 | 新品、OEM品質 |
| 注文のMOQ（PCS、SET） | 1 PCS |
| パーツの在庫状況 | 在庫あり |
| 納期 | 1～3日 |
1.固定部品：油圧ショベルの油圧システムでは、ピストンなどの主要部品を固定するために使用でき、油圧ショベルの動作中にそれらがランダムに移動するのを防ぎ、各部品が正しい位置にあることを保証し、それによって油圧システムが適切に機能するようにします。
2.構造的安定性の維持：油圧ショベルの関連部品の全体的な構造的安定性を高めることができます。各部品をしっかりと接続して固定することにより、油圧ショベルの動作中に力を均等に分散させ、応力集中現象を軽減し、過度の振動や力による部品の損傷を防ぎ、油圧ショベルの耐用年数を延ばすのに役立ちます。
7シリーズ ホイール油圧ショベル R170W7 R170W7A R200W7 R200W7A
7シリーズ クローラー油圧ショベル R160LC7 R160LC7A R180LC7 R180LC7A R210LC7 R210LC7A R210LC7H R210NLC7 R210NLC7A R215LC7 R450LC7 R450LC7A R500LC7 R500LC7A RC215C7 RC215C7H RD210-7 RD210-7V RD220-7 RD510LC-7
| 24L3-30710 プレート |
| 100D-7、110D-7E、15BT-9、16B-9、180D-9、22B-9、22BH-9、250D-9、40B-9、50D-7A、50D-7K、50DE、50DEACE、50DF、80D-9、80DE、80DEACE、H70、H80、HL720-3、HL720-3C、HL730-7、HL730-7A、HL7303、HL7303C、HL730T... |
| 21EM-45070 プレート-ベーン |
| 33HDLL、42HDLL、HX180L、R110-7、R110-7A、R125LCR-9A、R130LC3、R130W3、R140LC-7、R140LC-7A、R140LC9、R140LC9A、R140LC9S、R140W7、R140W7A、R140W9、R140W9A、R140W9S、R145CR9、R145CR9A、R160LC3、R160LC7、... |
| 21K4-10411 プレート |
| HX160L、HX180L |
| 71K8-21020 プレート-ミドル |
| HX160L |
| 41K5-10120 プレート |
| HX160L |
| 21K8-20080 プレート-クランプ |
| HX160L、HX180L、HX300L、HX480L、HX520L |
| 39KB-11270 プレート-バルブ |
| HX260L、HX300L、HX330L、R290LC7A |
| 21QB-20080Y7 プレート-クランプ |
| R140LC9、R140LC9A、R140LC9S、R140W9、R140W9A、R140W9S、R145CR9、R145CR9A、R160LC9、R160LC9A、R160LC9S、R160W9A、R170W9、R180LC9、R180LC9A、R180LC9S、R180W9A、R180W9S、R210LC9BC、R210LC9BH、R210W9S、RB... |
| 21Q7-48300 プレート |
| R140LC9A、R140W9A、R160LC9A、R160W9A、R180LC9A、R180W9A、R210W9A、R220LC9A、R250LC9A、R300LC9A、R330LC9A、R380LC9A、R480LC9A、R520LC9A |
| 21Q7-48200 プレート-クリップ |
| R140LC9A、R140W9A、R160LC9A、R160W9A、R180LC9A、R180W9A、R210W9A、R220LC9A、R250LC9A、R300LC9A、R330LC9A、R380LC9A、R480LC9A、R520LC9A |
| JB0A4003 プレート |
| R210W9MH |
| XKAY-01092 プレート-スウォッシュ |
| R250LC9、R250LC9A、R260LC9S、RB260LC9S |
| XKAY-00544 プレート-バルブ |
| R160LC7、R160LC7A、R170W7、R170W7A、R180LC7、R180LC7A、R200W7、R200W7A、R210LC7、R210LC7A、R210LC7H、R210LC9、R210LC9BC、R210LC9BH、R210NLC7、R210NLC7A、R210NLC9、R215LC7、R220LC9A、R220NLC9A、R450LC7... |
| XKAY-00527 プレート-シュー |
| HX160L、HX180L、R160LC7、R160LC7A、R160LC9、R160LC9A、R160LC9S、R160W9A、R170W7、R170W7A、R170W9、R170W9S、R180LC7、R180LC7A、R180LC9、R180LC9A、R180LC9S、R180W9A、R180W9S、R200W7、R200W7A、R210LC7、R... |
| XKAQ-00040 プレート-サイド 2 |
| HX160L、HX180L、R160LC7、R160LC7A、R160LC9、R160LC9A、R160LC9S、R160W9A、R170W7、R170W7A、R170W9、R170W9S、R180LC7、R180LC7A、R180LC9、R180LC9A、R180LC9S、R180W9A、R180W9S、R200W7、R200W7A、R210LC7、R... |
| Pos. | 部品番号 | 数量 | 部品名 | コメント |
| N*. | @ | [1] | スイングモーターASSY | |
| *-1. | 31N6-10210 | [1] | スイングモーター | 図を参照 |
| *-1. | 31N6-10210 | [1] | スイングモーター | 図を参照 |
| *-1. | 31N6-10210 | [1] | スイングモーター | 図を参照 |
| 1 | XKAY-00520 | [1] | ボディ | 31N6-10210-01 |
| 1 | XKAY-00637 | [1] | ボディ | 31N6-10210-02 |
| 1 | XKAY-02096 | [1] | ボディ | 31N6-10210-02 |
| K2. | XKAY-00521 | [1] | シール-オイル | |
| 3 | XKAY-00522 | [1] | ベアリング-ローラー | |
| 4 | XKAY-00523 | [1] | リング-スナップ | |
| 5 | XKAY-00524 | [1] | シャフト | |
| 6 | XKAY-00525 | [1] | ブッシング | |
| 7 | XKAY-00526 | [1] | リング-ストップ | |
| 8 | XKAY-00286 | [1] | ピン | 31N6-10210 |
| 8 | XKAY-00625 | [1] | ピン | 31N6-10210-01 |
| 9 | XKAY-00527 | [1] | プレート-シュー | |
| A. | XKAY-00528 | [1] | ロータリーキット | 31N6-10210-01 |
| A. | XKAY-00635 | [1] | ロータリーキット | 31N6-10210-02 |
| A-A. | XKAY-00529 | [1] | シリンダーブロックキット | 31N6-10210-01 |
| A-A. | XKAY-00634 | [1] | シリンダーブロックキット | 31N6-10210-02 |
| 10 | XKAY-00530 | [1] | シリンダーブロック | 31N6-10210-01 |
| 10 | XKAY-00633 | [1] | ブロック-シリンダー | 31N6-10210-02 |
| 11 | XKAY-00531 | [9] | スプリング | |
| A-B. | XKAY-00532 | [1] | リテーナーキット | |
| 12 | XKAY-00533 | [1] | ガイド-ボール | |
| 13 | XKAY-00534 | [1] | プレート-セット | |
| A-C. | XKAY-00535 | [1] | ピストンキット | |
| N14. | XKAY-00536 | [9] | ピストンASSY | |
| 15 | XKAY-00537 | [3] | プレート-フリクション | |
| 16 | XKAY-00538 | [3] | プレート | |
| 17 | XKAY-00539 | [1] | ピストン-ブレーキ | |
| 17 | XKAY-00631 | [1] | ピストン-ブレーキ | 31N6-10210-01 |
| 17 | XKAY-00632 | [1] | ピストン-ブレーキ | 31N6-10210-02 |
| K18. | XKAY-00468 | [1] | Oリング | |
| K19. | XKAY-00540 | [2] | Oリング | |
| 20 | XKAY-00541 | [20] | スプリング | |
| 21 | XKAY-00542 | [1] | カバー-リア | 31N6-10210 |
| 21 | XKAY-00630 | [1] | カバー-リア | 31N6-10210-01 |
| 22 | XKAY-00543 | [1] | ベアリング-ニードル | |
| 23 | XKAY-00382 | [2] | ピン | |
| 24 | XKAY-00544 | [1] | プレート-バルブ | |
| 27 | XKAY-00546 | [4] | ボルト-レンチ | |
| 28 | XKAY-00309 | [2] | プラグ | |
| K29. | XKAY-00547 | [2] | リング-バックアップ | |
| K30. | XKAY-00310 | [2] | Oリング | |
| 31 | XKAY-00311 | [2] | スプリング | |
| 32 | XKAY-00312 | [2] | チェック | |
| 33 | XKAY-00313 | [2] | リリーフバルブASSY | |
| 34 | XKAY-00314 | [2] | VLV ASSY-無反動 | |
| 35 | XKAY-00315 | [1] | タイムディレイバルブASSY | |
| 36 | XKAY-00149 | [3] | ボルト-レンチ | |
| 37 | XKAY-00316 | [1] | プラグ | |
| K38. | XKAY-00151 | [3] | Oリング | |
| 39 | XKAY-00140 | [1] | プラグ | |
| 41 | XKAY-00548 | [1] | プラグ | |
| N42. | XKAY-00549 | [1] | ネームプレート | |
| 43 | XKAY-00277 | [2] | リベット | |
| 44 | XKAY-01986 | [1] | ゲージ-レベル | |
| 45 | XKAY-00551 | [1] | フランジ | |
| K46. | XKAY-00552 | [2] | Oリング | |
| 47 | XKAY-00322 | [2] | プラグ | |
| K48. | XKAY-00324 | [2] | Oリング | |
| K49. | XKAY-00247 | [2] | Oリング | |
| K50. | XKAY-00248 | [2] | リング-バックアップ | |
| *-2. | @ | [1] | スイング減速ギア | 4111を参照 |
| K. | XKAY-00553 | [1] | シールキット | 図を参照 |
| N. | @ | [AR] | 未供給部品 |
2. 保証の種類：品質に問題のある部品の交換。
3. 以下の場合は保証が無効になります
* 顧客が注文に関する誤った情報を提供した場合
* 不可抗力
* 誤った設置と操作
* 不適切な在庫とメンテナンスによる錆
