商品の詳細:
お支払配送条件:
|

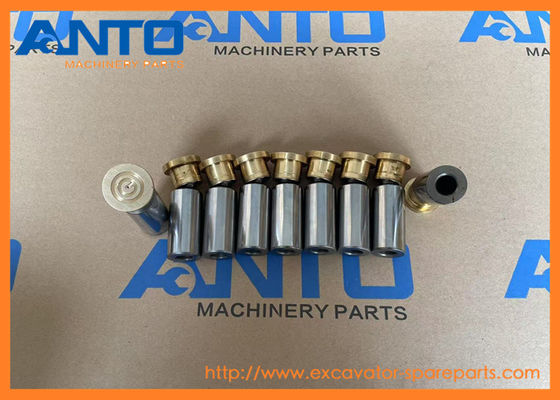

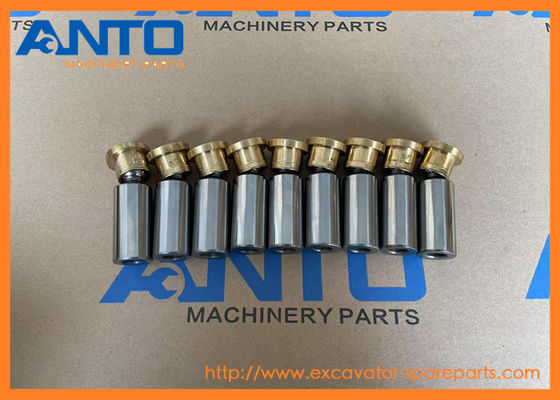

| カテゴリー: | ハインダイ 掘削機 スイングモーター | 部品名: | ピストンキット |
|---|---|---|---|
| 部品数: | XKAY-00535 XKAY00535 | モデル: | R200W7 R200W7A |
| リードタイム: | すぐに出荷する | 保証: | 6/12ヶ月 |
| ハイライト: | XKAY-00535 エグババターピストンキット,R200W7 エグババター スイングモーターピストンキット,XKAY00535 エグババターピストンキット |
||
| スペアパーツ名 | ピストンキット |
| 機器モデル | R200W7 R200W7A |
| パーツカテゴリ | HYUNDAI 油圧ショベル スイングモーター |
| スペアパーツの状態 | 新品、OEM品質 |
| 注文のMOQ（個、セット） | 1個 |
| パーツの在庫状況 | 在庫あり |
| 納期 | 1～3日 |
1. 荷重と伝達：ピストンは、シリンダー内のガス圧に耐える主要なコンポーネントです。 シリンダー内の燃料が燃焼すると、高圧ガスが発生し、ピストンはこの圧力を受け、ピストンピンとコネクティングロッドを介してクランクシャフトに力を伝達し、ピストンの直線運動をクランクシャフトの回転運動に変換し、油圧ショベルに動力を供給します。
2. 燃焼室の形成：ピストンの上部は、シリンダーヘッドとシリンダー壁とともに燃焼室を形成します。 ピストントップの形状は、エンジンの燃焼効率と出力に影響します。 適切な燃焼室の形状は、燃料をより完全に燃焼させ、油圧ショベルの性能を向上させることができます。
7シリーズ ホイール油圧ショベル R200W7 R200W7A
7シリーズ クローラー油圧ショベル R210LC7 R210LC7A R210LC7H R210NLC7 R210NLC7A R215LC7 R450LC7 R450LC7A R500LC7 R500LC7A RC215C7 RC215C7H RD210-7 RD210-7V RD220-7 RD510LC-7
| 39Q8-41321 ピストンASSY |
| HX260L、HX300L、HX330L、HX430L、HX480L、HX520L、R250LC9、R250LC9A、R260LC9S、R290LC7A、R290LC9、R290LC9MH、R300LC9A、R300LC9S、R300LC9SH、R320LC9、R330LC9A、R330LC9S、R330LC9SH、R430LC9、R430LC9A、R43... |
| XKBN-01978 ピストン |
| R380LC9DM、R520LC9 |
| ZTAJ-00088 ピストン-ブレーキ |
| R480C9MH、R480LC9、R480LC9A、R480LC9S、R520LC9、R520LC9A、R520LC9S |
| 31Y1-35586 ピストン |
| HX480L、HX520L、R500LC7、R800LC-9、R800LC7A、RD510LC-7 |
| XKBN-02658 ピストン |
| ブレーカー、R520LC9、R520LC9A、R520LC9S |
| ZUAC-00837 ピストンとリングキット |
| HX140L、HX160L |
| ZUAC-00838 ピストンとリングキット-O/S |
| HX140L、HX160L |
| ZUAC-00839 ピストンとリングキット-O/S |
| HX140L、HX160L |
| ZUAC-00840 ピストンリングキット-オーバーサイズ |
| HX140L、HX160L |
| ZUAC-00841 ピストンリングキット-オーバーサイズ |
| HX140L、HX160L |
| XKCC-01733 ピストン |
| HX235L、R235LCR9A |
| XKCC-01766 ピストン |
| HX235L、R235LCR9A |
| 09217-10011 ピストン-フィードポンプ |
| R160LC7、R160LC9S、R170W7、R170W9S、R180LC7、R180LC9S、R180W9S |
| 32A17-03300 ピストン-0.S 0.50 |
| R160LC7、R160LC9S、R170W7、R170W9S、R180LC7、R180LC9S、R180W9S |
| 32A17-03200 ピストン-0.S 0.25 |
| R160LC7、R160LC9S、R170W7、R170W9S、R180LC7、R180LC9S、R180W9S |
| Pos. | 部品番号 | 数量 | 部品名 | コメント |
| N*. | @ | [1] | スイングモーターASSY | |
| *-1. | 31N6-10210 | [1] | スイングモーター | 図を参照 |
| *-1. | 31N6-10210 | [1] | スイングモーター | 図を参照 |
| *-1. | 31N6-10210 | [1] | スイングモーター | 図を参照 |
| 1 | XKAY-00520 | [1] | ボディ | 31N6-10210-01 |
| 1 | XKAY-00637 | [1] | ボディ | 31N6-10210-02 |
| 1 | XKAY-02096 | [1] | ボディ | 31N6-10210-02 |
| K2. | XKAY-00521 | [1] | シール-オイル | |
| 3 | XKAY-00522 | [1] | ベアリング-ローラー | |
| 4 | XKAY-00523 | [1] | リング-スナップ | |
| 5 | XKAY-00524 | [1] | シャフト | |
| 6 | XKAY-00525 | [1] | ブッシング | |
| 7 | XKAY-00526 | [1] | リング-ストップ | |
| 8 | XKAY-00286 | [1] | ピン | 31N6-10210 |
| 8 | XKAY-00625 | [1] | ピン | 31N6-10210-01 |
| 9 | XKAY-00527 | [1] | プレート-シュー | |
| A. | XKAY-00528 | [1] | ロータリーキット | 31N6-10210-01 |
| A. | XKAY-00635 | [1] | ロータリーキット | 31N6-10210-02 |
| A-A. | XKAY-00529 | [1] | シリンダーブロックキット | 31N6-10210-01 |
| A-A. | XKAY-00634 | [1] | シリンダーブロックキット | 31N6-10210-02 |
| 10 | XKAY-00530 | [1] | シリンダーブロック | 31N6-10210-01 |
| 10 | XKAY-00633 | [1] | ブロック-シリンダー | 31N6-10210-02 |
| 11 | XKAY-00531 | [9] | スプリング | |
| A-B. | XKAY-00532 | [1] | リテーナーキット | |
| 12 | XKAY-00533 | [1] | ガイド-ボール | |
| 13 | XKAY-00534 | [1] | プレート-セット | |
| A-C. | XKAY-00535 | [1] | ピストンキット | |
| N14. | XKAY-00536 | [9] | ピストンASSY | |
| 15 | XKAY-00537 | [3] | プレート-フリクション | |
| 16 | XKAY-00538 | [3] | プレート | |
| 17 | XKAY-00539 | [1] | ピストン-ブレーキ | |
| 17 | XKAY-00631 | [1] | ピストン-ブレーキ | 31N6-10210-01 |
| 17 | XKAY-00632 | [1] | ピストン-ブレーキ | 31N6-10210-02 |
| K18. | XKAY-00468 | [1] | Oリング | |
| K19. | XKAY-00540 | [2] | Oリング | |
| 20 | XKAY-00541 | [20] | スプリング | |
| 21 | XKAY-00542 | [1] | カバー-リア | 31N6-10210 |
| 21 | XKAY-00630 | [1] | カバー-リア | 31N6-10210-01 |
| 22 | XKAY-00543 | [1] | ベアリング-ニードル | |
| 23 | XKAY-00382 | [2] | ピン | |
| 24 | XKAY-00544 | [1] | プレート-バルブ | |
| 27 | XKAY-00546 | [4] | ボルト-レンチ | |
| 28 | XKAY-00309 | [2] | プラグ | |
| K29. | XKAY-00547 | [2] | リング-バックアップ | |
| K30. | XKAY-00310 | [2] | Oリング | |
| 31 | XKAY-00311 | [2] | スプリング | |
| 32 | XKAY-00312 | [2] | チェック | |
| 33 | XKAY-00313 | [2] | リリーフバルブASSY | |
| 34 | XKAY-00314 | [2] | VLV ASSY-REACTIONLESS | |
| 35 | XKAY-00315 | [1] | タイムディレイバルブASSY | |
| 36 | XKAY-00149 | [3] | ボルト-レンチ | |
| 37 | XKAY-00316 | [1] | プラグ | |
| K38. | XKAY-00151 | [3] | Oリング | |
| 39 | XKAY-00140 | [1] | プラグ | |
| 41 | XKAY-00548 | [1] | プラグ | |
| N42. | XKAY-00549 | [1] | ネームプレート | |
| 43 | XKAY-00277 | [2] | リベット | |
| 44 | XKAY-01986 | [1] | ゲージ-レベル | |
| 45 | XKAY-00551 | [1] | フランジ | |
| K46. | XKAY-00552 | [2] | Oリング | |
| 47 | XKAY-00322 | [2] | プラグ | |
| K48. | XKAY-00324 | [2] | Oリング | |
| K49. | XKAY-00247 | [2] | Oリング | |
| K50. | XKAY-00248 | [2] | リング-バックアップ | |
| *-2. | @ | [1] | スイング減速ギア | 4111を参照 |
| K. | XKAY-00553 | [1] | シールキット | 図を参照 |
| N. | @ | [AR] | 未供給部品 |
2. 保証の種類：品質に問題のある部品の交換。
3. 以下の場合は保証が無効になります
* 顧客が注文に関する誤った情報を提供した場合
* 不可抗力
* 誤った設置と操作
* 不適切な保管とメンテナンスによる錆
