306-8797 3068797 シャーシワイヤリングハーネスエグババター C9 の電気部品 330D 336D

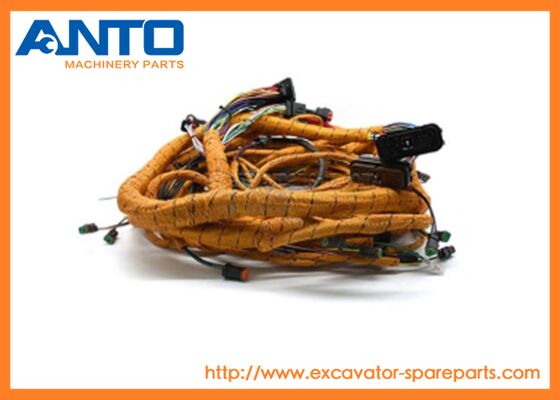

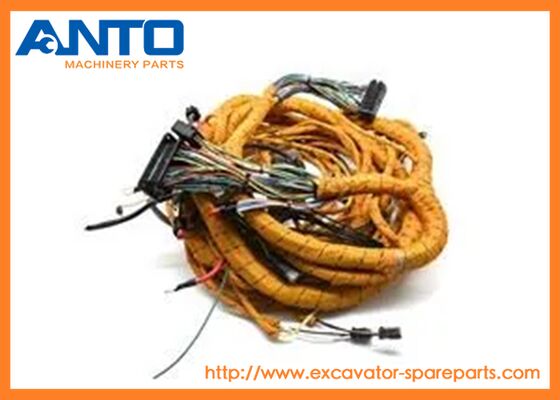

大画像 : 306-8797 3068797 シャーシワイヤリングハーネスエグババター C9 の電気部品 330D 336D

商品の詳細:

起源の場所:	中国
ブランド名:	OEM
モデル番号:	306-8797

お支払配送条件:

最小注文数量:	1セット
価格:	交渉可能
パッケージの詳細:	重い部品は木箱、軽い部品は紙パック
受渡し時間:	3～7営業日
支払条件:	L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
供給の能力:	100-2000

詳細製品概要

カテゴリ:	電気スペアパーツ	モデル:	330D 336D
部品番号:	306-8797	各部の名称:	主要なワイヤー馬具
保証:	3/6/12ヶ月	パッケージ:	標準ボックスパッケージ
ハイライト:	C9掘削機の配線用ハーネス , 330D シャーシのワイヤリングハーネス , 336D 掘削機の電気部品

306-8797 3068797 シャーシ配線ハーネス油圧ショベル電気部品 C9 330D 336D用

仕様

油圧ショベル用スペアパーツ名	メイン配線ハーネス
機器モデル	330D 336D
パーツカテゴリ	油圧ショベル用電気スペアパーツ
スペアパーツの状態	新品
最小注文数量（個、セット）	1
パーツの在庫状況	在庫あり
納期	1～3日

基本定義と目的

コア機能:

油圧ショベルのシャーシの電気的な神経系として機能し、アンダーキャリッジ、フレーム、および外部シャーシに取り付けられたメインコントローラー（ECM）、ダッシュボード、センサー、アクチュエーター、ライト、その他の電子部品間で電力と制御信号を伝送します。

すべての外部シャーシ電気回路を整理、保護、接続し、過酷な作業環境での信頼性の高い通信と電力供給を保証します。

適用

330Dシリーズ: 330D、330D L、330D LN

336Dシリーズ: 336D、336D L、336D LN

340Dシリーズ: 340D L

モバイル油圧パワーツール: 330D、336D

パーツ図

位置	部品番号	数量	部品名	コメント
1	2G-8767	[2]	ワッシャー（10.5X60X3-MM厚）
2	3S-2093 C	[43]	ストラップ・ケーブル
3	263-9574	[2]	バッテリーアッセンブリ（12ボルト、メンテナンスフリー）
4	4N-0205	[2]	スペーサー（0.42X0.75X0.6インチ厚）
5	5I-8270	[1]	カバー・バッテリー
6	6G-2256	[2]	クランプ
7	6G-2263	[3]	スペーサー（10.5X19X28.5-MM厚）
8	6W-6005	[1]	ホールドダウン・バッテリー
9	7I-2673	[5]	ストラップ・ケーブル
10	7K-1181	[25]	ストラップ・ケーブル
11	7Y-5456	[2]	グロメット
12	7Y-8165	[2]	グロメット
13	087-4587	[1]	グロメット
14	091-9035	[1]	スペーサー（11X25X20-MM厚）
15	107-8618	[1]	センサーGP・温度（外気）
	102-8803	[1]	キット・レセプタクル（3ピン）
			（レセプタクルアッセンブリ＆ウェッジを含む）
	8T-8729	[3]	ピン・コネクター（16-GA～18-GA）
	112-4550 E		スリーブ（31-CM）
16	111-4836	[9]	クリップ
17	111-4837	[12]	クリップ
18	111-4838	[16]	クリップ
19	111-4839	[16]	ストラップ
20	116-0118 C	[13]	クリップ
21	128-8886	[1]	ストラップアッセンブリ・アース
22	130-1433	[1]	スペーサー（11X25X17-MM厚）
23	132-1806	[1]	ストラップアッセンブリ・アース
24	148-5018	[1]	グロメット
25	170-6929	[1]	ケーブルアッセンブリ
	5P-0761 E		ケーブル（00-GA、赤）（31-CM）
	9G-0002	[1]	カバーアッセンブリ・ターミナル（赤）（バッテリープラス）
	9G-0005	[1]	カバーアッセンブリ・ターミナル（黒）（バッテリーマイナス）
			（各カバーアッセンブリを含む）
	8L-8413	[1]	ストラップ・ケーブル（白）
	8C-5918	[1]	ターミナルアッセンブリ・バッテリー（マイナス）
	8T-9756	[1]	ターミナルアッセンブリ・バッテリー（プラス）
			（各ターミナルアッセンブリを含む）
	1M-6119	[1]	ボルト（5/16-18X1.375インチ）
	1M-6120	[1]	ナット（5/16-18-スレッド）
26	204-1611	[1]	ストラップ（デュアル）
27	204-1614	[1]	ブラケットアッセンブリ
28	231-1827	[1]	ケーブルアッセンブリ
	1S-7252	[1]	ターミナル・ケーブル（00-GA、3/8インチスクリュー）
	5P-0747 E		ケーブル（00-GA、黒）（23-CM）
	9G-0003	[1]	カバーアッセンブリ・ターミナル（黒）（バッテリーマイナス）
	8L-8413	[1]	ストラップ・ケーブル（白）
	9G-8909	[1]	カバー・ターミナル（黒）（ディスコネクトスイッチ）
	8T-9757	[1]	ターミナルアッセンブリ・バッテリー（マイナス）
	1M-6119	[1]	ボルト（5/16-18X1.375インチ）
	1M-6120	[1]	ナット（5/16-18-スレッド）
29	238-2501	[1]	ノブ
30	238-2528	[1]	ロッド
31	251-0153	[1]	ブラケットアッセンブリ
32	251-0467	[1]	ブラケットアッセンブリ
33	251-0625	[1]	ケーブルアッセンブリ
	1S-7251	[1]	ターミナル・ケーブル（00-GA、1/2インチスクリュー）
	5P-0761 E		ケーブル（00-GA、赤）（413-CM）
	8N-0869	[1]	カバー・ターミナル（赤）（スターターモーター）
	9G-0004	[1]	カバーアッセンブリ・ターミナル（赤）（バッテリー）
	8L-8413	[1]	ストラップ・ケーブル（白）
	8C-5917	[1]	ターミナルアッセンブリ・バッテリー（プラス）
	1M-6120	[1]	ナット（5/16-18-スレッド）
	1M-6119	[1]	ボルト（5/16-18X1.375インチ）
34	259-5130	[1]	ブラケットアッセンブリ
35	259-5132	[1]	ブラケットアッセンブリ
36	291-7780	[1]	ブラケットアッセンブリ
37	306-8797 C	[1]	ハーネスアッセンブリ・シャーシ
	102-8802	[4]	キット・レセプタクル（2ピン）
	102-8803	[3]	キット・レセプタクル（3ピン）
	102-8804	[1]	キット・レセプタクル（4ピン）
	102-8806	[1]	キット・レセプタクル（8ピン）
	176-9299	[2]	キット・レセプタクル（3ピン）
			（各レセプタクルキットにはレセプタクルアッセンブリとウェッジが含まれます）
	8T-8729	[8]	ピン・コネクター（16-GA～18-GA）
	8T-8730	[52]	ソケット・コネクター（16-GA～18-GA）
	3S-2093	[31]	ストラップ・ケーブル
	3T-4688	[1]	ターミナル・リング（4-GA、7/16インチスクリュー）
	7Y-3962	[1]	ターミナル・ブレット（オス）
	7Y-3963	[1]	ターミナル・ブレット（メス）
	8T-8737	[168]	プラグ・シール
	8T-8827	[2]	ブーツ（赤）
	9X-4998	[1]	ソケット（14-GA～16-GA）
	103-2529 E		ホース（80-CM）
	9W-0852	[17]	ピン・コネクター（14-GA～16-GA）
	9W-0844	[11]	ソケット・コネクター（14-GA～16-GA）
	116-0126	[1]	ハウジング・プラグ
	116-0128	[2]	シール
	116-0255	[2]	ターミナル・ブレード（10-GA～20-GA）
	119-3662 E		チューブ・ヒートシュリンク（10.85-MM径）（46-CM）
	121-1038	[1]	ハウジング・レセプタクル
	121-1039	[1]	ターミナル（オス）
	125-7874 E		チューブ・ヒートシュリンク（5.72-MM径）（65-CM）
	125-7875 E		チューブ・ヒートシュリンク（7.44-MM径）（35-CM）
	9X-3402	[120]	ソケット・コネクター（16-GA～18-GA）
	126-1768	[10]	ソケット・コネクター（14-GA～16-GA）
	9G-4343	[4]	ターミナル・リング（4-GA、1/4インチスクリュー）
	5P-3454	[1]	ターミナル・リング（4-GA、5/16インチスクリュー）
	9G-4336	[1]	ターミナル・リング（4-GA、3/8インチスクリュー）
	9G-4344	[1]	ターミナル・リング（4-GA、1/2インチスクリュー）
	2L-8049	[1]	ターミナル・リング（6-GA、No. 10スクリュー）
			-または-
	2L-8057	[1]	ターミナル・リング（8-GA、No. 10スクリュー）
	2L-8050	[1]	ターミナル・リング（6-GA、1/4インチスクリュー）
			-または-
	2L-8058	[1]	ターミナル・リング（8-GA、1/4インチスクリュー）
	2L-8069	[6]	ターミナル・リング（2-GA～10-GA、3/8インチスクリュー）
	2L-8075	[4]	ターミナル・リング（14-GA～16-GA、No. 8スクリュー）
	2L-8079	[1]	ターミナル・リング（14-GA～16-GA、3/8インチスクリュー）
	134-3297	[1]	シール
	9X-3401	[58]	ピン・コネクター（16-GA～18-GA）
	153-2620	[1]	プラグアッセンブリ・コネクター（54ピン、黒）
	163-6759	[1]	シール
	153-2630	[1]	プラグアッセンブリ・コネクター（54ピン、茶）
	163-6759	[1]	シール
	155-2270	[18]	キット・コネクティングプラグ（2ピン）
	155-2271	[1]	キット・コネクティングプラグ（4ピン）
	155-2260	[2]	キット・コネクティングプラグ（3ピン）
			（各プラグキットにはプラグアッセンブリ、ウェッジ、インターフェースシールが含まれます）
	160-7689	[1]	プラグアッセンブリ・コネクター（70ピン）
	159-9322	[1]	シール・Oリング
	163-6637	[1]	レセプタクルアッセンブリ・コネクター（54ピン、黒）
	163-6773	[2]	プラグ・シール
	174-3016	[2]	プラグアッセンブリ・コネクター（3ピン）
	230-4009	[2]	プラグアッセンブリ・コネクター（12ピン）
			（各々を含む）
	264-7034	[1]	シール・コネクター
	230-4011	[8]	プラグアッセンブリ・コネクター（2ピン）
			（各々を含む）
	264-7029	[1]	シール・コネクター
	230-4013	[4]	プラグアッセンブリ・コネクター（3ピン）
			（各々を含む）
	264-7030	[1]	シール・コネクター
	230-5010	[2]	プラグアッセンブリ・コネクター（6ピン）
			（各々を含む）
	264-7032	[1]	シール・コネクター
	231-2295	[1]	プラグアッセンブリ・コネクター（8ピン）
	264-7033	[1]	シール・コネクター
	243-4505	[7]	レセプタクルアッセンブリ・コネクター（2ピン）
	243-4506	[2]	レセプタクルアッセンブリ・コネクター（3ピン）
	243-4508	[2]	レセプタクルアッセンブリ・コネクター（6ピン）
	243-4509	[1]	レセプタクルアッセンブリ・コネクター（8ピン）
	243-4510	[2]	レセプタクルアッセンブリ・コネクター（12ピン）
38	132-5789	[8]	クリップ（ラダー）
39	4K-8864	[2]	クリップ（ループ）
40	4P-7428 C	[2]	クリップ（ラダー）
41	5I-8748 C	[1]	スペーサー（11X18X5-MM厚）
42	5C-7261 M	[1]	ナット（M8X1.25-スレッド）
43	5C-7883 M	[4]	ボルト・ソケットヘッド（M6X1X16-MM）
44	5P-4116 C	[2]	ワッシャー・ハード（8.8X20.5X2-MM厚）
45	5P-8439	[1]	グロメット
46	6K-8178	[6]	クリップ（ループ）
47	7X-2548 M	[1]	ボルト（M12X1.75X16-MM）
48	7X-2621 CM	[5]	ボルト（M10X1.5X12-MM）
49	350-8388 C	[1]	スペーサー（11X25X65-MM厚）
50	8M-2770	[1]	クリップ（ループ）
51	8T-4121	[62]	ワッシャー・ハード（11X21X2.5-MM厚）
52	8T-4133 M	[1]	ナット（M10X1.5-スレッド）
53	8T-4136 CM	[11]	ボルト（M10X1.5X25-MM）
54	8T-4137 M	[20]	ボルト（M10X1.5X20-MM）
55	8T-4172 M	[1]	ボルト（M10X1.5X80-MM）
56	306-8803 C	[1]	ブラケットアッセンブリ
57	8T-4182 M	[1]	ボルト（M10X1.5X45-MM）
58	8T-4185 M	[1]	ボルト（M10X1.5X50-MM）
59	8T-4186 M	[1]	ボルト（M10X1.5X40-MM）
60	8T-4191 M	[9]	ボルト（M10X1.5X16-MM）
61	8T-4195 M	[4]	ボルト（M10X1.5X30-MM）
62	8T-4196 M	[7]	ボルト（M10X1.5X35-MM）
63	8T-4199 M	[1]	ボルト（M8X1.25X12-MM）
64	8T-4223	[1]	ワッシャー・ハード（13.5X25.5X3-MM厚）
65	8T-4226	[1]	ワッシャー・メッキ（10.5X45X3-MM厚）
66	8T-5005 M	[1]	ボルト（M10X1.5X70-MM）
67	8T-6466 M	[1]	ボルト（M10X1.5X60-MM）
68	9X-8256	[4]	ワッシャー（6.6X12X2-MM厚）
69	204-1673	[1]	ストラップ・ケーブル
	C		以前のタイプからの変更
	E		センチメートル単位で注文
	M		メートル部品

306-8797 3068797 シャーシワイヤリングハーネスエグババター C9 の電気部品 330D 336D 0

説明

ハーネスアッセンブリは、過酷な運転条件下で機械の電子機器やシステムに信頼性の高い電力を供給するように設計されています。直接OEM交換用ハーネスアッセンブリは、正確な機械要件を満たすように作られたハーネスで、フィールドサービスを容易にします。
属性:
・OEM直接交換
・耐熱性
・ECMハーネス
用途:
コントロールハーネスアッセンブリは、電子制御モジュールからエンジン内のセンサーへの信号と電力の伝送に使用されます。

利点

1. 電気部品は、純正エンジンシステムに適合するように作られています。電気部品は以下の部品で構成されています：ワイヤーハーネス、センサー、スイッチ、リレー、コントローラー、モニター、ヒューズ、ガバナー。

2. エンジン部品は、純正部品カタログに従って厳密に供給されます。

3. すべての部品は、標準品質の厳選された材料で、標準的な生産プロセスを使用して製造されています。

4. 余剰在庫と、最大70トンまでの油圧ショベルをカバーする様々な種類の電気部品。HITACHI KOMATSU HYUNDAI Vo-lvo DOOSAN KOBELCO SUMITOMO KATO JCB

保証

1. 保証期間：到着日から3ヶ月の保証。より高い価格帯で6ヶ月の保証を提供することも可能です。

2. 保証の種類：品質問題のある部品の交換。

3. 以下の場合、保証は無効です。
* 顧客が注文に関する誤った情報を提供した場合
* 不可抗力
* 誤った設置および操作
* 不適切な保管とメンテナンスによる錆び

梱包と配送

* ギアコンポーネント用の頑丈なカートンまたは木箱。ギアボックスアセンブリ用の木箱
* 配送方法：海上輸送、最寄りの国際空港への空輸、DHL TNT FEDEXなどの速達便
